Product Summary

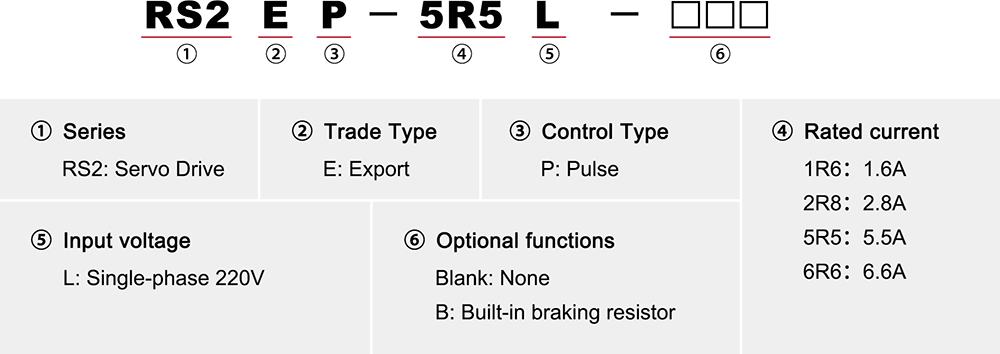

Exemplar Nomenclature

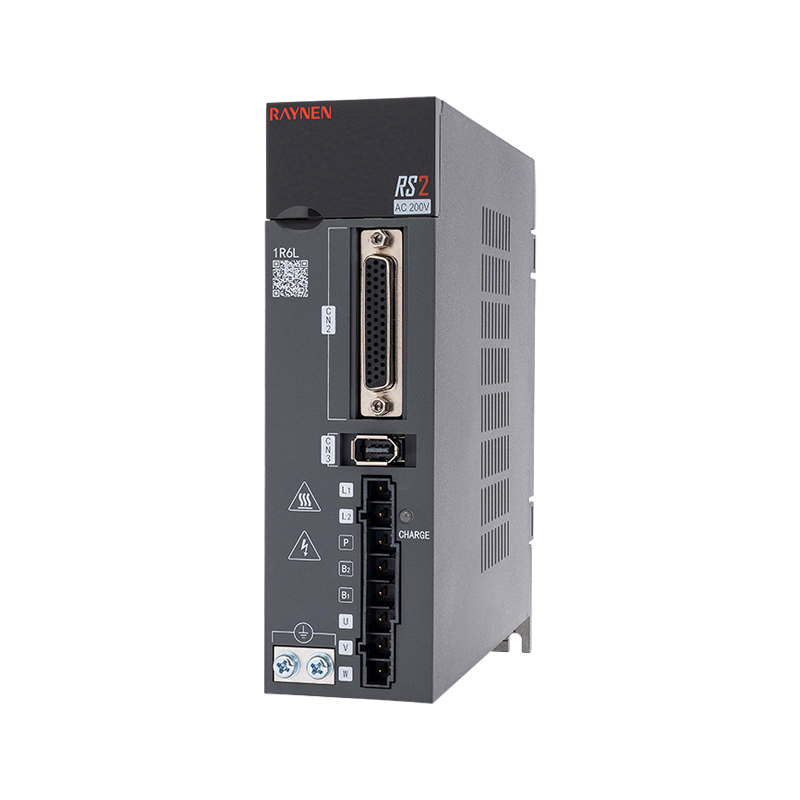

Portus Definition
| | | ||
| magnitudine A | magnitudo B | ||
| Nec. | Nomen | Nec. | Nomen |
| 1 | - | 1 | - |
| 2 | Mini USB | 2 | Mini USB |
| 3 | CN2 | 3 | CN2 |
| 4 | CN3 | 4 | CN3 |
| 5 | L1、L2 | 5 | L1、L2 |
| 6 | Fregit | 6 | Fregit |
| 7 | U、V、W | 7 | U、V、W |
| 8 | Cochlea terra | 8 | Cochlea terra |
| 9 | NOMEN | 9 | NOMEN |
| 10 | CN4/CN5 | 10 | CN4/CN5 |
| Descriptio: ① -: Septem-segmentum digitale ostentationem ②mini USB: RS232 interface, coniuncta PC ③CN2: Output/input signum iungo, coniunctum programmabili moderatoris (PLC) vel imperium I/O ④CN3: Encoder interface, coniuncta cum encoder in motore servo ⑤L1, L2: Praecipua copiae potentiae ambitus, cum copia potentiae unius periodi coniuncta (200~ 240VAC, 50/60Hz copiae potentiae) Brake: usus externum fregit resistor ⑦U, V, W: Servo output coegi, connector potentiae motoriae coniuncta (U, V, W) Ground cochleae: Iungo ut motricium terra et potentia terra . CURSUS: Power indicator lux ⑩CN4/CN5: 485 communicatio port | |||
Specificationes electricae
| Una-phase 220V electrica specificationes coegi | |||||
| Item | magnitudine A | magnitudo B | |||
| Model | 1R6L | 2R8L | 5R5L | 6R6L | |
| Facultas copiarum capacitas [kVA] | 0.5 | 1 | 1.7 | 2 | |
| Continua output current [Arms] | 1.6 | 2.8 | 5.5 | 6.6 | |
| Momentum maximum output current [Arms] | 5.9 | 9.3 | 16.9 | 17 | |
| Principalis circuitus | Continuus initus current [Arms] | 2.4 | 5 | 8.7 | 11 |
| Principalis circuitus power supply | Unius phase 200~240VAC, -15%~ 10%, 50/60Hz | ||||
| Imperium loop | Imperium circa potestatem copia | Busbar potentia copia, potestas communis copia initus et rectificatio | |||
| Virtus damnum | Principalis circuitus power loss [W] | 30.5 | 41 | 60.8 | 66.2 |
| Imperium circuitus potentiae amissio [W]. | |||||
| Braking resistor | Fregit resistor function | Libitum | |||
| Resistentia pretii [Ω] | 50 | 50 | 50 | 50 | |
| capacitas [W]. | 30 | 30 | 50 | 50 | |
| Externum minimum valorem licitum resistentiae [Ω] | 50 | 45 | 40 | 40 | |
| Modus refrigerandi | Natural refrigeratio | Air Cooling | |||
| Overvoltage gradu | OVC III | ||||
Product amplitudo
| magnitudine A | |||||||||||||||||
| |
| ||||||||||||||||
| magnitudo B | |||||||||||||||||
| |
| ||||||||||||||||
Wiring Diagram
Nota: Figura wiring schema de RS2 serierum Singulorum Phase 220V Magnitudo A/B ostendit. Ad degrammata aliorum exemplorum wiring, quaeso contactum muneris emptoris.
